2.3微米级干雾抑尘系统组成

　　2.3微米级干雾抑尘系统组成

　　微米级干雾抑尘系统采用模块化设计技术。由微米级干雾机、空压机、储气罐、水气分配器、万向节喷雾器总成、喷雾器、水气连接管线、电伴热带和控制信号线组成。

　　1、微米级干雾机

　　干雾抑尘机由电控系统、多功能控制系统、流量控制系统组成，机体为碳钢喷塑，防护等级为IP55标准。面板上有气、水压力表和电控系统按钮及指示灯，且设有集成化编程的电控模块实现自动控制。

　　2、空压机

　　其作用是为干雾抑尘装置提供标准气源。

　　3、储气罐

　　其作用是当空压机的排气量不能满足干雾机瞬时排量要求时，先将空压机排出的压缩空气储存起来，以满足干雾机的瞬时用气量。

　　4、水气分配器

　　通过水气分配器实现水、气、电主管线与万向节喷雾箱总成的连接，并根据现场情况通过PLC控制实现各万向节喷雾箱总成分别喷雾。

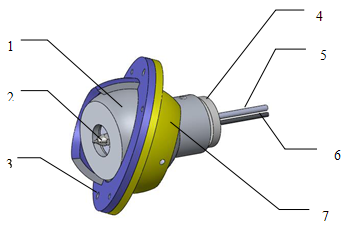

　　5、万向节喷雾器总成

　　万向节组件：它由喷头、固定座、万向节接头、进水管、进气管、防护套管、固定螺钉组成。喷嘴的周围设置铝合金壳体并配接水气管线构成万向节喷雾器总成。球形铝合金保护壳体可调节喷雾方向，并可防止物料在运输过程中直接撞击喷嘴。

1.万向节接头 2.喷头 3.固定螺钉 4.防护套管5.进水管 6.进气管 7.固定座

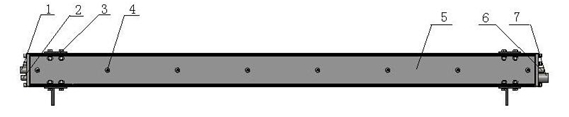

　　6、喷雾器

　　喷雾器组件：它由喷头、喷头固定座、水分配管、气分配管、保温材料等组成。喷雾箱同时装有多个喷嘴，喷雾箱本体材质为铝合金，箱体两端分别有水、气、电拌热带等接口，通过软管与主管道连通。

　　1进水口 2气路检查口 3支撑架 4喷头 5箱体 6水路检查口 7进气口7、水气连接管线

　　水气连接管线将干雾机、喷雾箱、空压机、储气罐和水源等用不同管径的管道按要求连接起来。

　　8、电伴热带

　　电伴热带用于冬季保温防冻。本系统如需要冬季防冻措施，各个系统和所有水、气管道均能设置暖板或电伴热带加热并安装保温防冻材料。
